బీడా గ్రూప్కు XLPE ఇన్సులేటెడ్ PVC షీటెడ్ SWA MV కేబుల్ను అందించడంలో 30 సంవత్సరాల అనుభవం ఉంది, మేము అనుకూలీకరించిన సేవలను అందించడం ద్వారా మీ తయారీదారు మరియు సరఫరాదారు కావచ్చు.

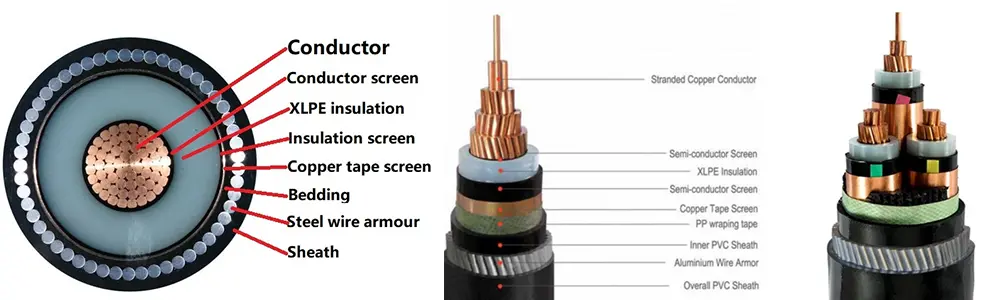

XLPE ఇన్సులేటెడ్ PVC షీత్డ్ SWA MV కేబుల్ T1R కాపర్ కండక్టర్, XLPE ఇన్సులేషన్, PVC ర్యాపింగ్ టేప్ స్టీల్ వైర్ల కవచం మరియు PVC షీత్తో కూడి ఉంటుంది.
కండక్టర్: రాగి లేదా అల్యూమినియం కండక్టర్, గుండ్రంగా నిలబడి లేదా ఆకారంలో, క్లాస్ 2 నుండి IEC 60228 వరకు
మరియు GB/T 3956-2008.
ఇన్సులేషన్: క్రాస్-లింక్డ్ పాలిథిలిన్ ఇన్సులేషన్，ఇన్సులేషన్ మందం, మెటీరియల్ ప్రాపర్టీ IEC 60502-2 మరియు GB/T 12706.2，GB/T 12706.3 ప్రకారం ఉండాలి.
కండక్టర్ షీల్డింగ్: కండక్టర్ షీల్డింగ్ ఎక్స్ట్రూడెడ్ సెమీకండక్టింగ్ నాన్-మెటాలిక్ మెటీరియల్తో కూడి ఉండాలి, ఇది ఇన్సులేషన్తో గట్టిగా బంధించబడి ఉండాలి.
ఇన్సులేషన్ షీల్డింగ్: ఇన్సులేషన్ షీల్డింగ్ లోహేతర సెమీకండక్టివ్ లేయర్ మరియు మెటాలిక్ లేయర్ కలయికను కలిగి ఉండాలి. ప్రతి ఇన్సులేటెడ్ వైర్ కోర్ నేరుగా నాన్-మెటాలిక్ సెమీకండక్టివ్ లేయర్తో వెలికి తీయబడాలి, అది ఇన్సులేటెడ్ వైర్ కోర్తో గట్టిగా బంధించబడి ఉంటుంది లేదా ఒలిచివేయబడుతుంది. అప్పుడు, ఒక మెటాలిక్ షీల్డింగ్ లేయర్ని అతివ్యాప్తి చేసి, నాన్-మెటాలిక్ సెమీకండక్టివ్ లేయర్ చుట్టూ చుట్టాలి మరియు అది IEC 60502-2, GB/T 12706.2, మరియు GB/T 12706.3 నిబంధనలకు అనుగుణంగా ఉండాలి. లోపలి కవరింగ్లు: లోపలి కవరింగ్లు వెలికి తీయబడతాయి. పదార్థాలు కేబుల్ యొక్క ఆపరేటింగ్ ఉష్ణోగ్రతకు అనుకూలంగా ఉండాలి మరియు ఇన్సులేటింగ్ మెటీరియల్తో అనుకూలంగా ఉండాలి.
స్టీల్ వైర్లు కవచం: మల్టీకోర్ కేబుల్స్లో, కవచం ఉక్కు వైర్లకు అనుగుణంగా ఉండే లోపలి కవరింగ్పై వర్తించబడుతుంది. a.c.లో ఉపయోగించడానికి సింగిల్-కోర్ కేబుల్స్. వ్యవస్థలు అయస్కాంతం కాని ఉక్కు వైర్లను కలిగి ఉండాలి.
ఔటర్ షీత్:PVC షీత్, షీత్ మందం, మెటీరియల్ ప్రాపర్టీ IEC 60502.2 మరియు GB/T 12706 ప్రకారం ఉండాలి.
ఫ్లేమ్-రిట్రాడెంట్ కేబుల్: ఫ్లేమ్-రిటార్డెంట్ PVC ఔటర్ షీత్ మెటీరియల్ ఉపయోగించబడుతుంది. ఫ్లేమ్ రిటార్డెంట్ గ్రేడ్లను మూడు వర్గాలుగా వర్గీకరించవచ్చు: బంచ్ A, B మరియు C.
రేట్ చేయబడిన వోల్టేజ్: 3.6/6 kV నుండి 18/30 kV；26/35 kV
పరీక్ష వోల్టేజ్: పవర్ ఫ్రీక్వెన్సీ టెస్ట్ వోల్టేజ్ 3.5U0 ఉండాలి మరియు పరీక్ష ఎటువంటి బ్రేక్డౌన్ లేకుండా 5 నిమిషాల పాటు కొనసాగాలి.
|
రేట్ వోల్టేజ్ U0/U |
గరిష్ట వోల్టేజ్ ఉమ్ |
పరీక్ష వోల్టేజ్ KV |
|
3.6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8.7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
కండక్టర్ యొక్క గరిష్ట ఆపరేటింగ్ ఉష్ణోగ్రత: 90 ºC
షార్ట్ సర్క్యూట్ ఉష్ణోగ్రత: +250 ºC
ఇన్సులేషన్ మందం:
|
రేట్ వోల్టేజ్ U0/U |
ఇన్సులేషన్ మందం: |
|
3.6/6 |
2.5 |
|
6/10 |
3.4 |
|
8.7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
స్టీల్ వైర్ ఆర్మర్డ్ (YJV32, CU/XLPE/PVC/SWA/PVC) మరియు స్టీల్ టేప్ ఆర్మర్డ్ (YJV22, CU/XLPE/PVC/STA/PVC) మీడియం వోల్టేజ్ పవర్ కేబుల్స్ మధ్య పోలిక
|
ప్రాజెక్ట్ |
ఫైన్ స్టీల్ వైర్ కవచం |
డబుల్ స్టీల్ టేప్ కవచం (గ్యాప్ ర్యాపింగ్) |
ప్రధాన వ్యత్యాసం |
|
కోర్ మెకానికల్ లక్షణాలు |
అత్యుత్తమ తన్యత బలం, మితమైన సంపీడన బలం మరియు మంచి వశ్యత |
అధిక సంపీడన బలం, తక్కువ తన్యత బలం మరియు సగటు బెండింగ్ పనితీరు |
స్టీల్ వైర్ ఆర్మర్డ్ పవర్ కేబుల్స్ అధిక తన్యత బలం కలిగి ఉంటాయి; స్టీల్ టేప్ ఆర్మర్డ్ పవర్ కేబుల్స్ అద్భుతమైన సంపీడన బలం కలిగి ఉంటాయి |
|
వేసాయి పద్ధతి |
వర్టికల్, హై డ్రాప్, అండర్ వాటర్, ఓవర్ హెడ్, లార్జ్ స్పాన్ |
ప్రత్యక్ష ఖననం, వాహిక, సొరంగం (తక్కువ తన్యత వాతావరణం) |
|
|
రక్షణ దృష్టి |
ఇది తన్యత నష్టం మరియు ప్రభావానికి నిరోధకతను కలిగి ఉంటుంది మరియు మంచి తేమ మరియు తుప్పు నిరోధకతను కలిగి ఉంటుంది |
అధిక ఒత్తిడి, పదునైన వస్తువుల ద్వారా పంక్చర్ మరియు ఎలుకల ద్వారా కొరికే నిరోధకత |
YJV32 డైనమిక్ లోడ్లకు అనుకూలంగా ఉంటుంది, అయితే YJV22 స్టాటిక్ లోడ్లకు అనుకూలంగా ఉంటుంది |
|
ప్రక్రియ మరియు ఖర్చు |
ఫైన్ స్టీల్ వైర్ కవచం యొక్క ప్రక్రియ సంక్లిష్టంగా ఉంటుంది, మెటీరియల్ ధర ఎక్కువగా ఉంటుంది మరియు మొత్తం ధర కూడా ఎక్కువగా ఉంటుంది |
స్టీల్ టేప్ కవచం సాంకేతికత పరిపక్వం మరియు సాపేక్షంగా తక్కువ ధర |
బడ్జెట్ పరిమితంగా ఉన్నప్పుడు మరియు తన్యత డిమాండ్ లేనప్పుడు, YJV22కి ప్రాధాన్యత ఇవ్వబడుతుంది |
|
వంపు వ్యాసార్థం |
సాపేక్షంగా చిన్నది (ఉక్కు తీగ తంతువుల మంచి వశ్యత కారణంగా) |
సాపేక్షంగా పెద్దది (స్టీల్ టేప్ చుట్టడం వార్పింగ్కు గురవుతుంది) |
YJV32 పరిమిత ప్రదేశాలలో వేయడానికి మరింత అనుకూలమైనది |
|
|
|
|
|
1. దృష్టాంతంలో ప్రధానంగా ఒత్తిడిని తట్టుకోవడం (ప్రత్యక్ష ఖననం, భూగర్భ యుటిలిటీ సొరంగాలు వంటివి) ఉంటే మరియు గణనీయమైన తన్యత శక్తి లేదా అధిక డ్రాప్ ఎత్తు లేనట్లయితే, స్టీల్ టేప్ కవచం (YJV22, CU/XLPE/PVC/STA/PVC) దాని అధిక ఖర్చు-ప్రభావం కోసం సిఫార్సు చేయబడింది.
2. వర్టికల్ లేయింగ్, లార్జ్ స్పాన్, అండర్ వాటర్ లేదా హై డ్రాప్ హైట్ చేరి ఉంటే మరియు అక్షసంబంధ తన్యత శక్తిని తట్టుకోవాల్సిన అవసరం ఉంటే, దీర్ఘకాలిక కార్యాచరణ భద్రతను నిర్ధారించడానికి స్టీల్ వైర్ కవచం (YJV32, CU/XLPE/PVC/SWA/PVC) ప్రాధాన్యత ఇవ్వాలి.
3. రెండూ మీడియం-వోల్టేజ్ సిస్టమ్ యొక్క వోల్టేజ్ స్థాయి, కండక్టర్ క్రాస్-సెక్షన్ మరియు లేయింగ్ పర్యావరణం యొక్క రక్షణ అవసరాలకు సరిపోలాలి (తుప్పు నిరోధకత మరియు జ్వాల రిటార్డెన్సీ వంటి ప్రత్యేక అవసరాలు అదనంగా అనుకూలీకరించబడతాయి).
మీరు కొనుగోలు చేసే పరిమాణం మరియు అవసరాల ద్వారా ఇది నిర్ణయించబడుతుంది. చర్చలు జరపవచ్చు.
పోర్ట్: టియాంజిన్ పోర్ట్
డెలివరీ: సముద్రం ద్వారా, విమానం ద్వారా, ఎక్స్ప్రెస్ ద్వారా.
