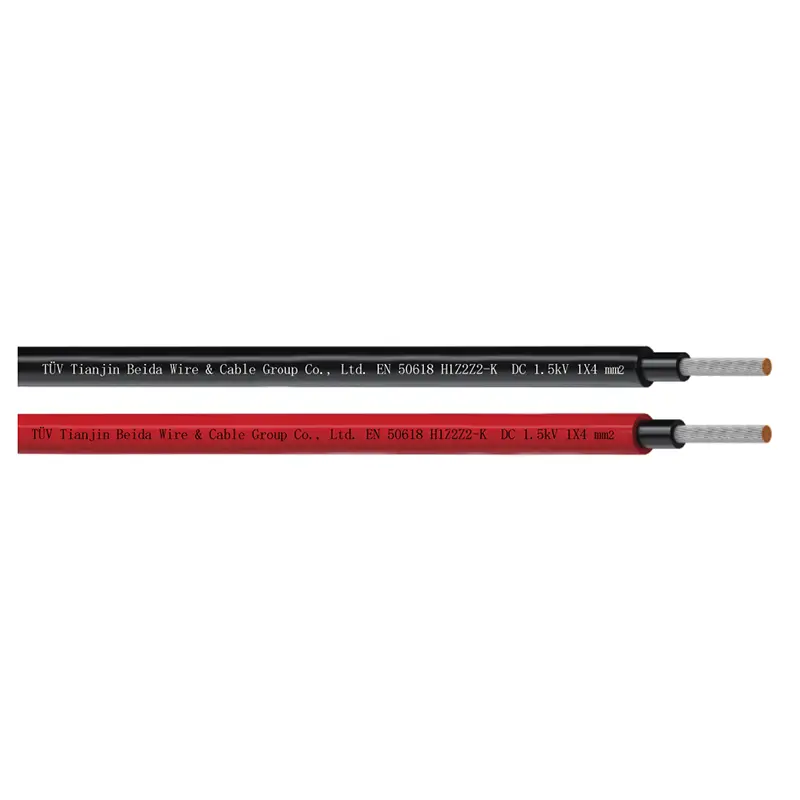

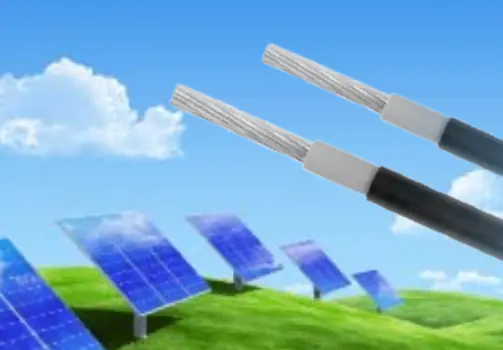

Beida TUV-సర్టిఫైడ్ ఫోటోవోల్టాయిక్ కేబుల్ బాహ్య పర్యావరణ సవాళ్లను అధిగమిస్తుంది. అధిక-స్వచ్ఛత టిన్-ప్లేటెడ్ ఆక్సిజన్ లేని రాగి మరియు ప్రత్యేక స్ట్రాండింగ్ ప్రక్రియను ఉపయోగించడం, ఇది తక్కువ నిరోధకత మరియు అద్భుతమైన డక్టిలిటీని కలిగి ఉంటుంది, ఇది శక్తి ప్రసార అస్థిరత మరియు ప్రస్తుత హెచ్చుతగ్గులను సమర్థవంతంగా తగ్గిస్తుంది. ఇన్సులేషన్ మరియు కోశం IEC 62930 మరియు EN 50618 వంటి అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా రేడియేటెడ్ క్రాస్-లింక్డ్ పాలీటెట్రాఫ్లోరోఎథిలిన్ (PTFE)తో తయారు చేయబడ్డాయి. ఇది -40℃ నుండి 120℃ వరకు తీవ్ర ఉష్ణోగ్రత వ్యత్యాసాలను తట్టుకోగలదు, అదే సమయంలో అధిక ఉష్ణోగ్రత మరియు ఆమ్లం, నష్టం, ఆమ్లం, నష్టం నిరోధకతను ప్రదర్శిస్తుంది. దీపం వృద్ధాప్య పరీక్షల తర్వాత, దాని తన్యత బలం నిలుపుదల రేటు ప్రమాణాలకు అనుగుణంగా ఉంటుంది, ఇది ఎడారులు, అధిక మరియు తక్కువ వోల్టేజీ ప్రాంతాలు మరియు తీర ప్రాంతాలలో కఠినమైన వాతావరణ పర్యవేక్షణను తట్టుకునేలా చేస్తుంది.
అధిక మెకానికల్ పనితీరు కోసం డిమాండ్లను తీర్చడానికి, కేబుల్స్ డబుల్-లేయర్ ఇన్సులేషన్ మరియు ప్రొటెక్టివ్ స్ట్రక్చర్ డిజైన్ను కలిగి ఉంటాయి, కొన్ని నమూనాలు స్టీల్ టేప్ కవచంతో అమర్చబడి ఉంటాయి. అవి ఒత్తిడి మరియు ప్రభావానికి అత్యుత్తమ ప్రతిఘటనను ప్రదర్శిస్తాయి, వాటిని నేరుగా ఖననం చేయడం, ఓవర్హెడ్ ఇన్స్టాలేషన్ మరియు కండ్యూట్ ఇన్స్టాలేషన్ వంటి వివిధ లేయింగ్ పద్ధతులకు అనుకూలంగా ఉండేలా చేస్తాయి, నిర్మాణ నష్టం మరియు ఎలుకల ముట్టడిని సమర్థవంతంగా నివారిస్తాయి. అన్ని ఉత్పత్తులు సంబంధిత భద్రతా ప్రమాణాలకు అనుగుణంగా జ్వాల రిటార్డెంట్ పరీక్షను ఆమోదించాయి. అవి తక్కువ పొగ మరియు హాలోజన్-రహిత దహనాన్ని ఉత్పత్తి చేస్తాయి, అగ్ని వ్యాప్తిని సమర్థవంతంగా నివారిస్తాయి మరియు కాంతివిపీడన వ్యవస్థలకు బలమైన భద్రతా అవరోధాన్ని అందిస్తాయి.

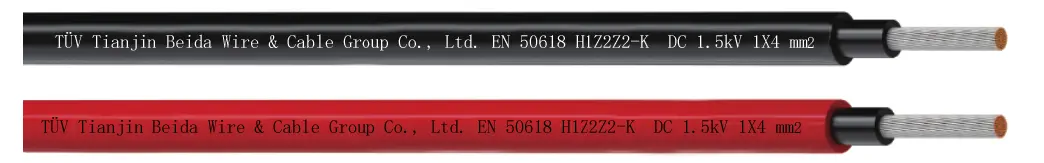

● EN 50618 (H1Z2Z2-K) ;
● 2PfG 1169/08.2007 ప్రకారం PV-1F

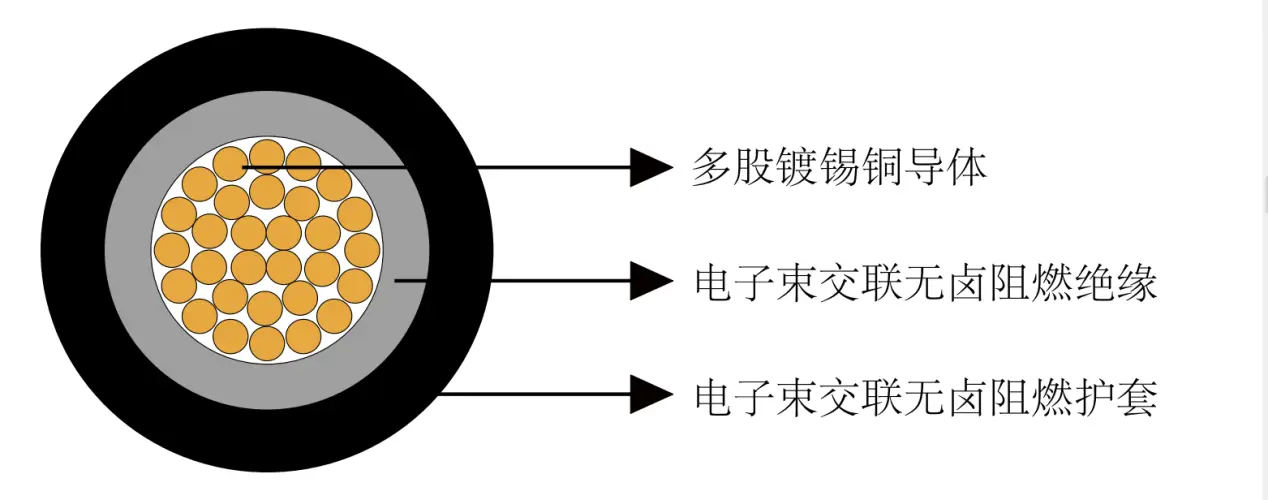

● కండక్టర్: DIN VDE 0295 మరియు IEC 60228 క్లాస్ 5కి స్ట్రాండెడ్ టిన్డ్ కాపర్ కండక్టర్
● ఇన్సులేషన్: ఎలక్ట్రాన్ బీమ్ క్రాస్-లింక్డ్, హాలోజన్ ఫ్రీ మరియు ఫ్లేమ్ రిటార్డెంట్ సమ్మేళనం, నలుపు
● షీత్: ఎలక్ట్రాన్ బీమ్ క్రాస్-లింక్డ్, LSZH మరియు ఫ్లేమ్ రిటార్డెంట్ సమ్మేళనం, నలుపు మరియు ఎరుపు.
● రేట్ చేయబడిన వోల్టేజ్ Uo/U: 1/1 kV AC; 1.5/1.5 kV DC; గరిష్టంగా అనుమతించబడిన DC వోల్టేజ్: 1.8 kV DC (కండక్టర్/కండక్టర్, నాన్ ఎర్త్ సిస్టమ్, సర్క్యూట్ లోడ్లో లేదు.
●పరిసర ఉష్ణోగ్రత:-40℃~+90℃
●కండక్టర్ వద్ద గరిష్ట ఉష్ణోగ్రత:120℃(20000h)IEC/EN 60216-1 ప్రకారం, షార్ట్ సర్క్యూట్ ఉష్ణోగ్రత:250℃/5 సెకన్లు
●థర్మల్ ఎండ్యూరెన్స్ టెస్ట్: EN60216-2 ప్రకారం(ఉష్ణోగ్రత సూచిక+120℃)
●తేమ-వేడి నిరోధకత: EN 50618, టేబుల్ 2 ప్రకారం 85% తేమతో (పరీక్ష AC. EN 60068-2-78 వరకు)
●కనీస బెండింగ్ వ్యాసార్థం: 4XOD (స్థిరమైనది), 5XOD (వంగుట)
●నిరోధం మరియు జాకెట్ యొక్క తన్యత బలం మరియు పొడుగు: EN 50618 మరియు 2PfG 1169 అవసరాలను తీరుస్తుంది
● వినియోగ కాలం: 25 సంవత్సరాలు
● ఓవాలిటీ:≤15%
● EN50265-2-1,IEC 60332-1 ప్రకారం అగ్ని పనితీరు, EN 61034-2 (లైట్ ట్రాన్స్మిటెన్స్ ≥60%) ప్రకారం తక్కువ పొగ ఉద్గారాలు, EN 50525-1 ప్రకారం హాలోజన్ రహితం, Annex B.
”EN 50267-2-2,IEC 60754-2 ప్రకారం వాయువుల తక్కువ తుప్పు పట్టడం
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
కోర్ల సంఖ్య X నామమాత్రం క్రాస్ సెక్షన్ |
స్ట్రాండింగ్ సంఖ్య |
నామమాత్రపు కండక్టర్ వ్యాసం |
నామమాత్రపు ఇన్సులేషన్ మందం |
నామమాత్రపు తొడుగు మందం |
నామమాత్రపు మొత్తం వ్యాసం |
నామమాత్రం బరువు |
|
No.X mm2 |
n/mm |
మి.మీ |
మి.మీ |
మి.మీ |
మి.మీ |
కిలో/కిమీ |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
కోర్ల సంఖ్య X నామమాత్రం క్రాస్ సెక్షన్ |
స్ట్రాండింగ్ సంఖ్య |
నామమాత్రపు కండక్టర్ వ్యాసం |
నామమాత్రపు ఇన్సులేషన్ మందం |
నామమాత్రపు తొడుగు మందం |
నామమాత్రపు మొత్తం వ్యాసం |
నామమాత్రం బరువు |
|
n X మిమీ2 |
n/mm |
మి.మీ |
మి.మీ |
మి.మీ |
మి.మీ |
కిలో/కిమీ |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
కండక్టర్ నిరోధకత మరియు 20℃ వద్ద కరెంట్ మోసే సామర్థ్యం
|
క్రాస్ సెక్షన్ |
20℃ వద్ద గరిష్ట కండక్టర్ నిరోధకత |
20℃ వద్ద గరిష్ట ఇన్సులేషన్ నిరోధకత |
90℃ వద్ద గరిష్ట ఇన్సులేషన్ రెసిస్టెన్స్ |
కరెంట్ క్యారీయింగ్ కెపాసిటీ |
||
|
గాలిలో ఒకే కేబుల్ ఉచితం |
ఉపరితలాలపై ఒకే కేబుల్ |
ఉపరితలాలపై ప్రక్కనే 2 లోడ్ చేయబడిన కేబుల్స్ |
||||
|
mm2 |
Ω/కిమీ |
MΩ.కి.మీ |
MΩ.కి.మీ |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
ప్రస్తుత వాహక సామర్థ్యం ఉష్ణోగ్రత మార్పిడి గుణకం
|
పరిసర ఉష్ణోగ్రత C |
మార్పిడి కారకం |
|
60 వరకు |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
IEC 60364-5-52, టేబుల్ B.52-17 ప్రకారం సంచితం కోసం తగ్గింపు కారకం
