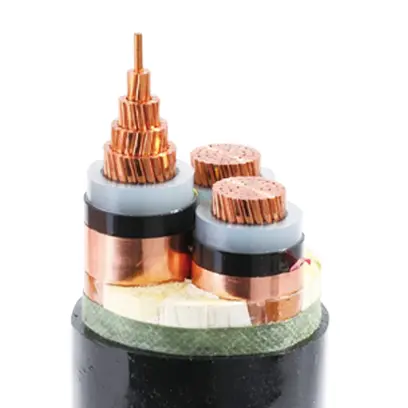

Tianjin Beida అనేది చైనా XLPE ఇన్సులేటెడ్ PVC షీత్డ్ నాన్-ఆర్మర్డ్ MV కేబుల్ తయారీదారు మరియు సరఫరాదారు. ఈ కేబుల్స్ పవర్ సిస్టమ్స్లో విస్తృతంగా ఉపయోగించబడుతున్నాయి. ఇది పట్టణ పవర్ గ్రిడ్లు, పారిశ్రామిక మరియు మైనింగ్ సంస్థలు మరియు ఎత్తైన భవనాల "పవర్ ఆర్టరీ"గా పనిచేస్తుంది మరియు ఇది 10,35 kV అధిక-వోల్టేజ్ విద్యుత్ను సబ్స్టేషన్ల నుండి వివిధ పవర్ టెర్మినల్స్కు ప్రసారం చేయగలదు.
1. వోల్టేజ్ స్థాయి ప్రకారం ఎంచుకోండి, సాధారణంగా ఉపయోగించే కేబుల్ స్థాయి 3.6/6 kV, 6/10 kV, 8.7/15kV, 12/20 kV, 18/30 kV; 26/35 kV
2. పరికరాల శక్తి లేదా ప్రసారం చేయబడిన కరెంట్ ప్రకారం ఎంచుకోండి, పరికరాల శక్తికి అనుగుణంగా పరికరాలు ఉపయోగించాల్సిన కరెంట్ను లెక్కించండి, ఆపై కేబుల్ యాంపాసిటీ టేబుల్ ప్రకారం ఎంచుకోండి. అదనంగా, కేబుల్ యొక్క పొడవును ఉపయోగించి కేబుల్ యొక్క వోల్టేజ్ డ్రాప్ను లెక్కించడం అవసరం, మరియు వోల్టేజ్ డ్రాప్ 5% మించకూడదు.
|
కేబుల్ రకం |
నిర్మాణ లక్షణాలు |
అప్లికేషన్ దృశ్యాలు |
నిషిద్ధ దృశ్యం |
|
XLPE ఇన్సులేటెడ్ PVC షీత్డ్ ఆన్-ఆర్మర్డ్ MV కేబుల్ |
నిరాయుధ, తేలికైన మరియు సౌకర్యవంతమైన |
ఇండోర్, టన్నెల్, కేబుల్ ట్రెంచ్, పైపు వేయడం |
పెద్ద యాంత్రిక శక్తులను తట్టుకోలేవు, రాతి ప్రాంతంలో నేరుగా ఖననం చేయరాదు |
|
XLPE ఇన్సులేటెడ్ PVC షీటెడ్ STA MV కేబుల్ |
ఉక్కు టేప్ కవచం |
బలమైన కుదింపు నిరోధకత కలిగిన ప్రాంతాలు, నేరుగా భూగర్భంలో ఖననం చేయబడి, యాంత్రిక నష్టానికి గురయ్యే అవకాశం ఉంది |
అధిక డ్రాప్తో నిలువుగా వేయడానికి తగినది కాదు (జారిపోవడం సులభం) |
|

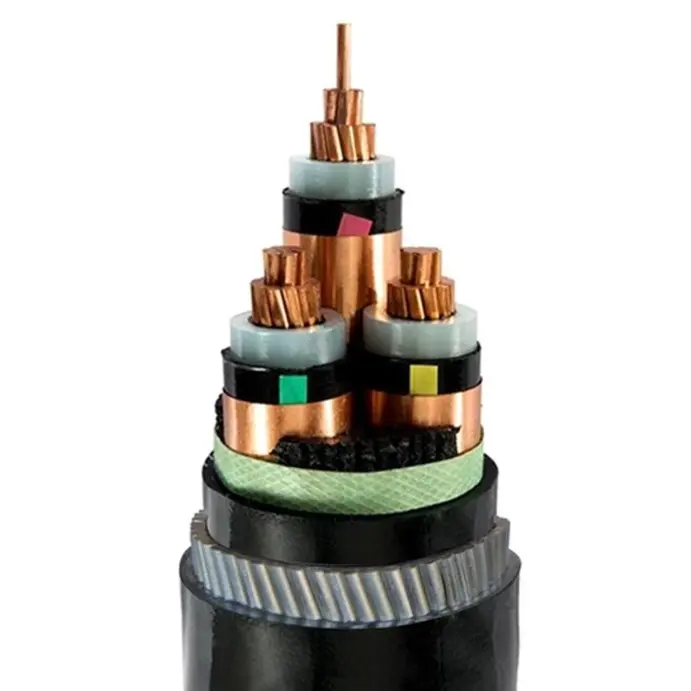

XLPE ఇన్సులేటెడ్ PVC షీటెడ్ SWA MV కేబుల్ |
ఫైన్ స్టీల్ వైర్ కవచం, అధిక తన్యత బలం |
హై డ్రాప్ పరిస్థితులు (ఉదా. షాఫ్ట్లు), గనులు, నీటి అడుగున |
అధిక ధర, సాధారణంగా ఈ మోడల్ లేకుండా నేలపై వేయబడుతుంది |
|
LSZH MV కాల్బ్స్ |
హాలోజన్ లేని, తక్కువ పొగ, జ్వాల రిటార్డెంట్ |
ఎత్తైన భవనాలు, సబ్వే, ఆసుపత్రులు మరియు అధిక అగ్ని రక్షణ అవసరాలు ఉన్న ఇతర ప్రదేశాలు |
- |

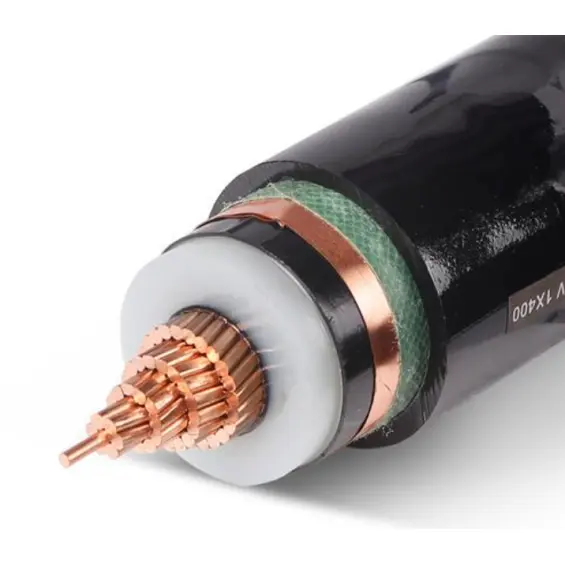

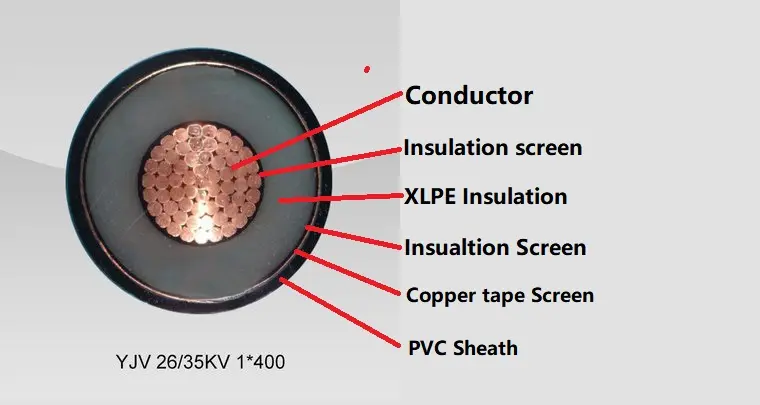

XLPE ఇన్సులేటెడ్ PVC షీత్డ్ నాన్-ఆర్మర్డ్ MV కేబుల్ T1R కాపర్ కండక్టర్, XLPE ఇన్సులేషన్, PVC ర్యాపింగ్ టేప్ స్టీల్-టేప్ ఆర్మర్ మరియు PVC షీత్తో కూడి ఉంటుంది.
కండక్టర్: రాగి లేదా అల్యూమినియం కండక్టర్, గుండ్రంగా నిలబడి లేదా ఆకారంలో, క్లాస్ 2 నుండి IEC 60228 వరకు
మరియు GB/T 3956-2008.
ఇన్సులేషన్: XLPE ఇన్సులేటెడ్ ，ఇన్సులేషన్ మందం, మెటీరియల్ ప్రాపర్టీ IEC 60502-2 మరియు GB/T 12706.2，GB/T 12706.3 ప్రకారం ఉండాలి.
కండక్టర్ షీల్డ్: కండక్టర్ షీల్డ్ ఎక్స్ట్రూడెడ్ సెమీకండక్టివ్ నాన్మెటాలిక్ మెటీరియల్తో కూడి ఉంటుంది మరియు ఎక్స్ట్రూడెడ్ సెమీకండక్టివ్ మెటీరియల్ ఇన్సులేషన్తో దగ్గరగా బంధించబడి ఉండాలి.
ఇన్సులేషన్ షీల్డ్: ఇన్సులేషన్ షీల్డ్ నాన్-మెటాలిక్ సెమీకండక్టివ్ లేయర్ మరియు మెటల్ లేయర్తో కూడి ఉంటుంది. ప్రతి ఇన్సులేటెడ్ వైర్ కోర్ నేరుగా నాన్-మెటాలిక్ సెమీకండక్టివ్ లేయర్తో గట్టిగా ఇన్సులేట్ చేసిన వైర్ కోర్ లేదా పీల్ చేయగలిగిన వాటితో కలుపుతారు. అప్పుడు, మెటల్ షీల్డ్ లేయర్ నాన్-మెటాలిక్ సెమీకండక్టివ్ లేయర్ వెలుపల అతివ్యాప్తి చెందుతుంది మరియు IEC 60502-2, GB/T 12706.2 మరియు GB/T 12706.3 అవసరాలను తీర్చాలి.
ఔటర్ షీత్: PVC షీత్ షీత్ మందం, మెటీరియల్ ప్రాపర్టీ IEC 60502.2 మరియు GB/T 12706 ప్రకారం ఉండాలి.
ఫ్లేమ్-రిట్రాడెంట్ కేబుల్: ఫ్లేమ్-రిటార్డెంట్ PVC ఔటర్ షీత్ మెటీరియల్ ఉపయోగించబడుతుంది. ఫ్లేమ్ రిటార్డెంట్ గ్రేడ్లను మూడు వర్గాలుగా వర్గీకరించవచ్చు: బంచ్ A, B మరియు C.
రేట్ వోల్టేజ్: 3.6/6 kV నుండి 18/30 kV; 26/35 కి.వి
పరీక్ష వోల్టేజ్: పవర్ ఫ్రీక్వెన్సీ టెస్ట్ వోల్టేజ్ 3.5U0 ఉండాలి మరియు పరీక్ష బ్రేక్డౌన్ లేకుండా 5 నిమిషాలు నిర్వహించబడుతుంది.
|
రేట్ వోల్టేజ్ U0/U |
గరిష్ట వోల్టేజ్ ఉమ్ |
టెస్ట్ వోల్టేజ్ KV |
|
3.6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8.7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
కండక్టర్ యొక్క గరిష్ట ఆపరేటింగ్ ఉష్ణోగ్రత: 90 ºC
షార్ట్ సర్క్యూట్ ఉష్ణోగ్రత: +250 ºC
ఇన్సులేషన్ మందం:
|
రేట్ వోల్టేజ్ U0/U |
ఇన్సులేషన్ మందం: |
|
3.6/6 |
2.5 |
|
6/10 |
3.4 |
|
8.7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
సాధారణ పరీక్షలో, కండక్టర్ DC రెసిస్టెన్స్, AC వోల్టేజ్ మరియు పాక్షిక ఉత్సర్గలు అద్భుతమైన పనితీరును నిర్ధారించడానికి జాతీయ ప్రమాణాలు మరియు IEC ప్రమాణాలకు ఖచ్చితంగా అనుగుణంగా ఉంటాయి. నమూనా పరీక్షలో, కండక్టర్ నిర్మాణం, ఇన్సులేషన్ షీత్ పరిమాణం మరియు థర్మల్ పొడుగు ప్రమాణం వరకు ఉంటాయి మరియు నాణ్యత నమ్మదగినది. మీ కేబుల్ సేఫ్టీ ఎస్కార్ట్ కోసం GB/T మరియు IEC ప్రమాణాలకు అనుగుణంగా, ఇన్సులేషన్ షీత్, ఎలక్ట్రికల్ ప్రాపర్టీస్ మరియు సింగిల్ మరియు బండిల్ ఫ్లేమ్ రిటార్డెంట్ టెస్ట్ల యాంత్రిక మరియు భౌతిక లక్షణాలను కవర్ చేస్తూ టైప్ టెస్ట్ మరింత సమగ్రంగా ఉంటుంది!
XLPE ఇన్సులేటెడ్ PVC షీత్డ్ నాన్ ఆర్మర్డ్ MV కేబుల్, ఇన్స్టాలేషన్ పరిసర ఉష్ణోగ్రత 0º కంటే తక్కువగా ఉండకూడదు.
సంస్థాపన వద్ద కేబుల్ యొక్క కనీస వంపు వ్యాసార్థం
|
ప్రాజెక్ట్ |
సింగిల్ కోర్ కేబుల్ |
మల్టీ-కోర్ కేబుల్ |
||
|
నిరాయుధుడు |
పకడ్బందీగా |
నిరాయుధుడు |
పకడ్బందీగా |
|
|
సంస్థాపన వద్ద కేబుల్ యొక్క కనీస వంపు వ్యాసార్థం |
20D |
15D |
15D |
12D |
|
కనెక్షన్ పెట్టెలు మరియు ముగింపుల దగ్గర కేబుల్స్ యొక్క కనిష్ట బెండింగ్ వ్యాసార్థం |
15D |
12D |
12D |
10D |
|
గమనిక: D అనేది కేబుల్ బయటి వ్యాసం |
||||
సురక్షితమైన, మరింత సమర్థవంతమైన పవర్ ట్రాన్స్మిషన్ కోసం ఇప్పుడే కొనుగోలు చేయండి
క్రాస్-లింక్డ్ పాలిథిలిన్ ఇన్సులేటెడ్ PVC షీత్డ్ నిరాయుధ విద్యుత్ కేబుల్ యొక్క ఎంపిక అధిక నాణ్యతకు నిబద్ధత మాత్రమే కాదు, దీర్ఘకాలిక స్థిరమైన ఆపరేషన్కు హామీ కూడా. ఈ కేబుల్ యొక్క మన్నిక, తక్కువ నిర్వహణ ఖర్చులు మరియు అధిక ప్రసార సామర్థ్యం సంస్థలకు గణనీయమైన వ్యయాన్ని ఆదా చేస్తాయి మరియు విద్యుత్ వ్యవస్థ యొక్క మొత్తం సామర్థ్యాన్ని గణనీయంగా మెరుగుపరుస్తాయి. కేబుల్ యొక్క దీర్ఘకాలిక ఉపయోగం విద్యుత్ వైఫల్యం వల్ల ఏర్పడే నిర్వహణ మరియు భర్తీ ఖర్చులను బాగా తగ్గిస్తుంది, తద్వారా సంస్థలకు పెట్టుబడిపై అధిక రాబడిని అందిస్తుంది.
