ఈ XLPE ఇన్సులేటెడ్ PVC షీటెడ్ STA MV కేబుల్ ప్రొఫెషనల్ సరఫరాదారు, Beida ద్వారా అందించబడుతుంది, క్రాస్-లింక్డ్ పాలిథిలిన్ (XLPE)ని ఇన్సులేషన్ మెటీరియల్గా ఉపయోగిస్తుంది, ఇది అద్భుతమైన విద్యుత్ లక్షణాలు, వేడి నిరోధకత మరియు వృద్ధాప్య నిరోధకతను కలిగి ఉంటుంది. పాలీ వినైల్ క్లోరైడ్ (PVC) బయటి తొడుగుతో కలిపి, ఇది తేమ, రసాయన తుప్పు మరియు భౌతిక రాపిడి నుండి రక్షణను మరింత పెంచుతుంది. స్టీల్ టేప్ ఆర్మర్ లేయర్ కేబుల్కు అధిక సంపీడన మరియు ప్రభావ నిరోధకతను అందిస్తుంది, ఇది ప్రత్యక్ష ఖననం, సొరంగాలు మరియు పైప్లైన్ల వంటి వివిధ లేయింగ్ వాతావరణాలకు అనుగుణంగా ఉండేలా చేస్తుంది. అదనపు వాహిక రక్షణ అవసరం లేని సంస్థాపనా పద్ధతులకు ఇది ప్రత్యేకంగా సరిపోతుంది మరియు నేరుగా భూగర్భంలో పాతిపెట్టబడుతుంది.
వోల్టేజ్ స్థాయిల పరంగా, ఉత్పత్తులు 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV, మరియు 26/35KV వంటి బహుళ సాధారణంగా ఉపయోగించే స్పెసిఫికేషన్లను కవర్ చేస్తాయి, ఇవి వివిధ మీడియం-వోల్టేజ్ పవర్ ట్రాన్స్మిషన్ మరియు పంపిణీ దృశ్యాల అవసరాలను తీర్చగలవు. కేబుల్ నిర్మాణ రూపకల్పన కఠినమైనది, సంబంధిత జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటుంది మరియు మంచి దీర్ఘకాలిక కార్యాచరణ స్థిరత్వం మరియు భద్రతా మార్జిన్ను కలిగి ఉంటుంది.
క్రాస్-లింక్డ్ పాలిథిలిన్ ఇన్సులేట్, PVC షీత్డ్, స్టీల్-టేప్ ఆర్మర్డ్ పవర్ కేబుల్స్ ప్రధానంగా పట్టణ విద్యుత్ పంపిణీ, గ్రామీణ విద్యుత్ గ్రిడ్లు, మైనింగ్ పవర్ మరియు రైల్ ట్రాన్సిట్ సిస్టమ్లలో స్టీల్ టేప్ రక్షణ కారణంగా ఉపయోగించబడతాయి. సబ్స్టేషన్లు, డిస్ట్రిబ్యూషన్ క్యాబినెట్లు, ట్రాన్స్ఫార్మర్లు మరియు జనరేటర్లు వంటి పరికరాలను కనెక్ట్ చేయడానికి వీటిని ఉపయోగిస్తారు. ఈ రకమైన కేబుల్ పవర్ డిస్ట్రిబ్యూషన్ నెట్వర్క్లు లేదా పారిశ్రామిక సంస్థాపనలలో విద్యుత్ ప్రసారానికి అనుకూలంగా ఉంటుంది. దీనిని నేరుగా భూగర్భంలో పాతిపెట్టవచ్చు లేదా కేబుల్ ట్రెంచ్లు లేదా కేబుల్ ట్రేలలో అమర్చవచ్చు. కేబుల్ నిర్దిష్ట ఒత్తిడిని తట్టుకోగలదు కానీ తన్యత శక్తిని కాదు.

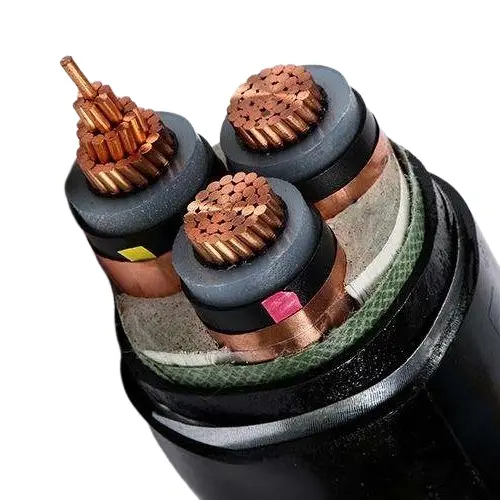

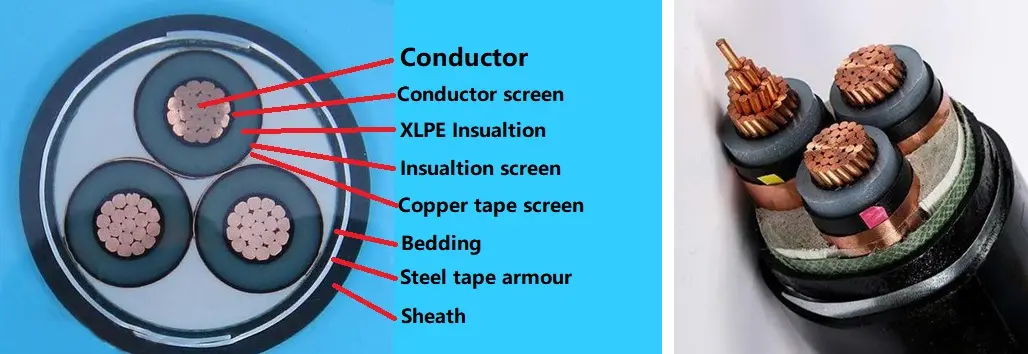

XLPE ఇన్సులేటెడ్ PVC షీట్డ్ STA MV కేబుల్ T1R కాపర్ కండక్టర్, XLPE ఇన్సులేషన్, PVC ర్యాపింగ్ టేప్ స్టీల్-టేప్ ఆర్మర్ మరియు PVC షీత్తో కూడి ఉంటుంది.
కండక్టర్: రాగి లేదా అల్యూమినియం కండక్టర్, గుండ్రంగా నిలబడి లేదా ఆకారంలో, క్లాస్ 2 నుండి IEC 60228 వరకు
మరియు GB/T 3956-2008.
ఇన్సులేషన్: క్రాస్-లింక్డ్ పాలిథిలిన్ ఇన్సులేషన్，ఇన్సులేషన్ మందం, మెటీరియల్ ప్రాపర్టీ IEC 60502-2 మరియు GB/T 12706.2，GB/T 12706.3 ప్రకారం ఉండాలి.
కండక్టర్ షీల్డింగ్: కండక్టర్ షీల్డింగ్ను ఎక్స్ట్రూడెడ్ సెమీ-కండక్టివ్ నాన్-మెటాలిక్ మెటీరియల్తో తయారు చేయాలి మరియు ఎక్స్ట్రూడెడ్ సెమీ కండక్టివ్ మెటీరియల్ను ఇన్సులేషన్తో గట్టిగా బంధించాలి.
ఇన్సులేషన్ షీల్డింగ్: ఇన్సులేషన్ షీల్డ్ నాన్-మెటాలిక్ సెమీ-కండక్టివ్ లేయర్ మరియు మెటాలిక్ లేయర్ కలయికతో ఉండాలి. ఇన్సులేషన్ కోర్తో గట్టిగా బంధించబడిన లేదా ఒలిచివేయబడే నాన్-మెటాలిక్ సెమీ-కండక్టివ్ లేయర్ను ప్రతి ఇన్సులేట్ కోర్పై నేరుగా వెలికితీయాలి. అప్పుడు, ఒక మెటాలిక్ షీల్డింగ్ పొరను నాన్-మెటాలిక్ సెమీ-కండక్టివ్ లేయర్ చుట్టూ చుట్టాలి. ఇది IEC 60502-2, GB/T 12706.2 మరియు GB/T 12706.3 నిబంధనలకు అనుగుణంగా ఉండాలి.
లోపలి కవరింగ్లు: లోపలి కవరింగ్లు వెలికి తీయబడతాయి. పదార్థాలు కేబుల్ యొక్క ఆపరేటింగ్ ఉష్ణోగ్రతకు అనుకూలంగా ఉండాలి మరియు ఇన్సులేటింగ్ మెటీరియల్తో అనుకూలంగా ఉండాలి.
స్టీల్-టేప్ కవచం: మల్టీకోర్ కేబుల్స్లో, కవచం డబుల్ స్టీల్ టేప్ను అనుసరించే లోపలి కవరింగ్పై వర్తించబడుతుంది. a.c.లో ఉపయోగించడానికి సింగిల్-కోర్ కేబుల్స్. వ్యవస్థలు అయస్కాంతం కాని ఉక్కు టేప్ను కలిగి ఉండాలి.
ఔటర్ షీత్:PVC షీత్, షీత్ మందం, మెటీరియల్ ప్రాపర్టీ IEC 60502.2 మరియు GB/T 12706 ప్రకారం ఉండాలి.
ఫ్లేమ్-రిట్రాడెంట్ కేబుల్: ఫ్లేమ్-రిటార్డెంట్ PVC ఔటర్ షీత్ మెటీరియల్ ఉపయోగించబడుతుంది. ఫ్లేమ్ రిటార్డెంట్ గ్రేడ్లను మూడు వర్గాలుగా వర్గీకరించవచ్చు: బంచ్ A, B మరియు C.
రేట్ వోల్టేజ్: 3.6/6 kV నుండి 18/30 kV; 26/35 కి.వి
టెస్ట్ వోల్టేజ్: పవర్ ఫ్రీక్వెన్సీ టెస్ట్ వోల్టేజ్ 3.5U0 ఉండాలి మరియు టెస్ట్ బ్రేక్డౌన్ లేకుండా 5 నిమిషాల పాటు ఉండాలి.
|
రేట్ వోల్టేజ్ U0/U |
అత్యధిక వోల్టేజ్ ఉమ్ |
టెస్ట్ వోల్టేజ్ KV |
|
3.6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8.7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
కండక్టర్ యొక్క గరిష్ట ఆపరేటింగ్ ఉష్ణోగ్రత: 90 ºC
షార్ట్ సర్క్యూట్ ఉష్ణోగ్రత: +250 ºC
ఇన్సులేషన్ మందం:
|
రేట్ వోల్టేజ్ U0/U |
ఇన్సులేషన్ మందం |
|
3.6/6 |
2.5 |
|
6/10 |
3.4 |
|
8.7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
సాధారణ కేబుల్ పరీక్షలు: 1) కండక్టర్ DC నిరోధక పరీక్ష, GB/T 3956-2008 మరియు IEC 60228 అవసరాలకు అనుగుణంగా 20ºC వద్ద DC నిరోధం అవసరం; 2) AC వోల్టేజ్ పరీక్ష, 5 నిమిషాల పాటు 3.5U0 వోల్టేజ్ వద్ద నిరంతరాయంగా, బ్రేక్డౌన్ ఉండకూడదు; 3) GB/T 3048.12 ప్రకారం నిర్వహించబడిన పాక్షిక ఉత్సర్గ పరీక్ష, 1.73U0 వోల్టేజ్ వద్ద 10pC కంటే ఎక్కువ గుర్తించదగిన ఉత్సర్గను ఉత్పత్తి చేయకూడదు మరియు పరీక్ష సున్నితత్వం 10pC లేదా అంతకంటే ఎక్కువ చేరుకోవాలి.
నమూనా పరీక్షలలో ప్రధానంగా ఇవి ఉంటాయి: 1) కండక్టర్ నిర్మాణ తనిఖీ, ఇది GB/T 3956-2008 మరియు IEC 60228 అవసరాలకు అనుగుణంగా ఉండాలి; 2) ఇన్సులేషన్, ఇన్నర్ లైనింగ్, స్టీల్ టేప్ ఆర్మర్ మరియు షీత్ యొక్క నిర్మాణ కొలతలు IEC 60502.2, GB/T 12706.2-2020 మరియు GB/T 12706.3-2020 అవసరాలను తీర్చాలి; 3) థర్మల్ పొడుగు పరీక్ష, ఇది GB/T 2951.21-2008 మరియు IEC 60811-2-1 యొక్క 9వ అధ్యాయం ప్రకారం నిర్వహించబడుతుంది మరియు ఫలితాలు సంబంధిత ప్రమాణాలకు అనుగుణంగా ఉండాలి.
టైప్ టెస్టింగ్ కింది వాటిని కవర్ చేస్తుంది: ఇన్సులేషన్ మరియు షీత్ యొక్క యాంత్రిక మరియు భౌతిక లక్షణాలు మరియు విద్యుత్ లక్షణాలు తప్పనిసరిగా IEC 60502.2, GB/T 12706.2-2020 మరియు GB/T 12706.3-2020 అవసరాలను తీర్చాలి; సింగిల్-కేబుల్ బర్నింగ్ పరీక్ష GB/T 19666-2019 మరియు IEC 60332 నిబంధనలకు అనుగుణంగా ఉండాలి; బండిల్ చేసిన ఫ్లేమ్ రిటార్డెంట్ పరీక్ష GB/T 19666-2019 మరియు IEC 60332 అవసరాలను కూడా తీర్చాలి.
కేబుల్ సంస్థాపన సమయంలో పరిసర ఉష్ణోగ్రత
క్రాస్-లింక్డ్ ఇథిలీన్ ఇన్సులేషన్ మరియు PVC షీత్ ఉన్న పవర్ కేబుల్స్ కోసం, ఇన్స్టాలేషన్ సమయంలో పరిసర ఉష్ణోగ్రత 0 ° C కంటే తక్కువగా ఉండకూడదు.
కేబుల్ సంస్థాపన సమయంలో కనిష్ట బెండింగ్ వ్యాసార్థం
|
ప్రాజెక్ట్ |
సింగిల్ కోర్ కేబుల్ |
బహుళ-కోర్ కేబుల్ |
||
|
నిరాయుధుడు |
పకడ్బందీగా |
నిరాయుధుడు |
పకడ్బందీగా |
|
|
సంస్థాపన సమయంలో కేబుల్ యొక్క కనిష్ట బెండింగ్ వ్యాసార్థం |
20D |
15D |
15D |
12D |
|
జంక్షన్ బాక్స్లు మరియు టెర్మినల్స్ దగ్గర కేబుల్స్ యొక్క కనిష్ట బెండింగ్ వ్యాసార్థం |
15D |
12D |
12D |
10D |
|
గమనిక: D అనేది కేబుల్ యొక్క బయటి వ్యాసం. |
||||
ప్యాకేజింగ్ వివరాలు:
మీరు కొనుగోలు చేసే పరిమాణం మరియు అవసరాల ద్వారా ఇది నిర్ణయించబడుతుంది. చర్చలు జరపవచ్చు.
పోర్ట్: టియాంజిన్ పోర్ట్
డెలివరీ: సముద్రం ద్వారా, విమానం ద్వారా, ఎక్స్ప్రెస్ ద్వారా.
