XLPE ఇన్సులేటెడ్ PVC షీటెడ్ SWA పవర్ కేబుల్

XLPE ఇన్సులేటెడ్ PVC షీటెడ్ SWA పవర్ కేబుల్ T1R కాపర్ కండక్టర్, XLPE ఇన్సులేషన్, PVC ర్యాపింగ్ టేప్ స్టీల్-వీర్స్ ఆర్మర్ మరియు PVC షీత్‌తో కూడి ఉంటుంది.

సాధారణ కేబుల్ రకాలు YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/PEACVX.

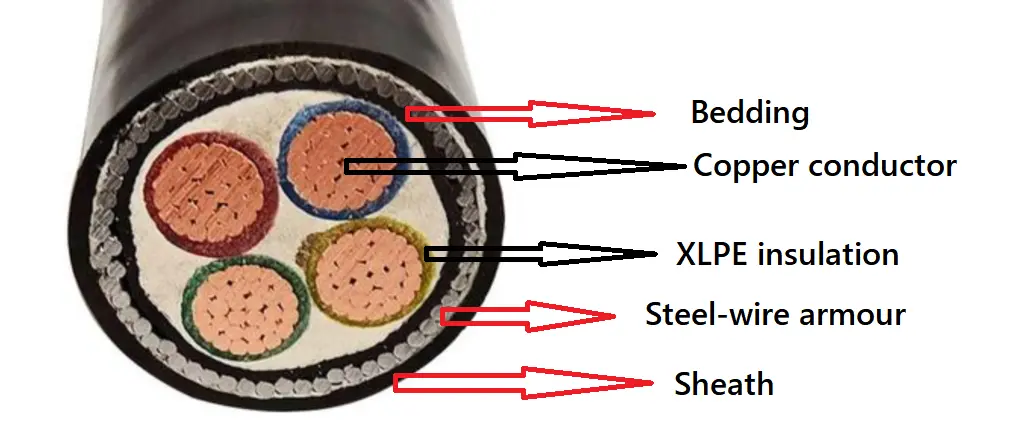

ఉత్పత్తి నిర్మాణం

XLPE ఇన్సులేటెడ్ PVC షీటెడ్ SWA పవర్ కేబుల్ T1R కాపర్ కండక్టర్, XLPE ఇన్సులేషన్, PVC ర్యాపింగ్ టేప్ స్టీల్-వీర్స్ ఆర్మర్ మరియు PVC షీత్‌తో కూడి ఉంటుంది.

కండక్టర్: రాగి లేదా అల్యూమినియం కండక్టర్, గుండ్రంగా నిలబడి లేదా ఆకారంలో, క్లాస్ 2 నుండి IEC 60228 వరకు

మరియు GB/T 3956-2008, క్రాస్-సెక్షన్ ప్రాంతం కోసం 6mm కంటే ఎక్కువ కాదు², ఒక ఘన రౌండ్

కండక్టర్ ఉపయోగించవచ్చు, క్లాస్ 1 నుండి IEC 60228 మరియు GB/T 3956-2008.

ఇన్సులేషన్: ఇన్సులేషన్ మందం, మెటీరియల్ ప్రాపర్టీ IEC 60502 మరియు GB/T 12706 ప్రకారం ఉండాలి.

కోర్ రంగు: 1 కోర్: ఎరుపు లేదా పసుపు లేదా ఆకుపచ్చ లేదా నీలం లేదా నలుపు

2 కోర్లు: ఎరుపు, నీలం లేదా ఎరుపు, నలుపు

3 కోర్లు: పసుపు, ఆకుపచ్చ, ఎరుపు లేదా ఎరుపు, పసుపు, నీలం

4 కోర్లు: పసుపు, ఆకుపచ్చ, ఎరుపు, నీలం లేదా ఎరుపు, పసుపు, నీలం, నలుపు

5 కోర్లు: పసుపు, ఆకుపచ్చ, ఎరుపు, నీలం, నలుపు లేదా ఎరుపు, పసుపు, నీలం, నలుపు, ఆకుపచ్చ

పైన 5 coes: నలుపు సంఖ్య లేదా విభిన్న రంగుల రిబ్బన్‌తో తెలుపు కోర్లు

లోపలి కవరింగ్‌లు: లోపలి కవరింగ్‌లు ఎక్స్‌ట్రూడ్ లేదా ల్యాప్ చేయబడి ఉండవచ్చు. పదార్థాలు కేబుల్ యొక్క ఆపరేటింగ్ ఉష్ణోగ్రతకు అనుకూలంగా ఉండాలి మరియు ఇన్సులేటింగ్ మెటీరియల్‌తో అనుకూలంగా ఉండాలి.

స్టీల్-వైర్లు కవచం: మల్టీకోర్ కేబుల్స్‌లో, కవచం ఉక్కు వైర్‌లకు అనుగుణంగా ఉండే లోపలి కవరింగ్‌పై వర్తించబడుతుంది. a.c.లో ఉపయోగించడానికి సింగిల్-కోర్ కేబుల్స్. వ్యవస్థలు అయస్కాంతం కాని ఉక్కు వైర్లను కలిగి ఉండాలి.

ఔటర్ షీత్: షీత్ మందం, మెటీరియల్ ప్రాపర్టీ IEC 60502 మరియు GB/T 12706 ప్రకారం ఉండాలి.

ఫ్లేమ్-రిట్రాడెంట్ కేబుల్: ఫ్లేమ్-రిటార్డెంట్ PVC ఔటర్ షీత్ మెటీరియల్ ఉపయోగించబడుతుంది. ఫ్లేమ్ రిటార్డెంట్ గ్రేడ్‌లను మూడు వర్గాలుగా వర్గీకరించవచ్చు: బంచ్ A, B మరియు C.

ఫైర్-రెసిస్టెన్స్ కేబుల్: కండక్టర్ చుట్టూ మైకా టేప్ యొక్క రెండు పొరలు వేయాలి.

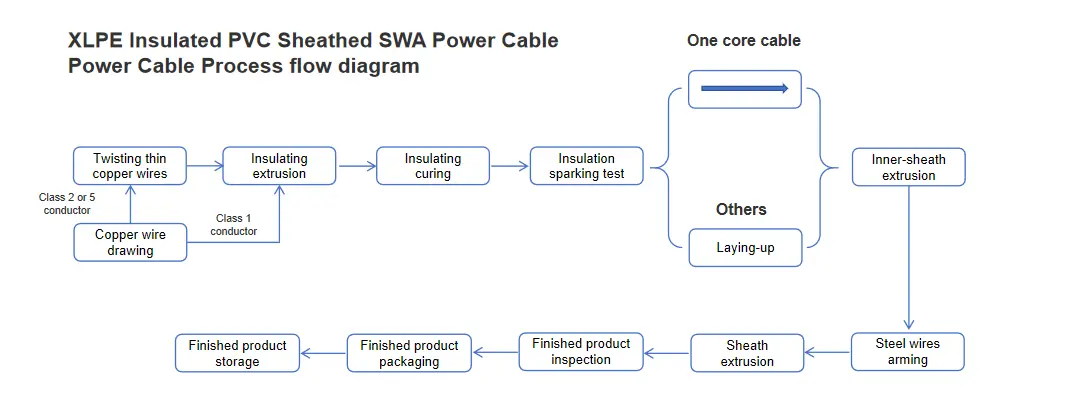

ప్రక్రియ ప్రవాహ రేఖాచిత్రం

పనితీరు పరామితి

రేట్ వోల్టేజ్: 0.6/1 kV

పరీక్ష వోల్టేజ్: 5 నిమిషాలకు 3.5kV బ్రేక్‌డౌన్ జరగలేదు

పని ఉష్ణోగ్రత: -5º C నుండి +90 ºC

షార్ట్ సర్క్యూట్ ఉష్ణోగ్రత: +250 ºC

కనిష్ట ఫ్లెక్సింగ్ బెండింగ్ వ్యాసార్థం: 15* OD;

కనిష్ట స్టాటిక్ బెండింగ్ వ్యాసార్థం: 10* OD;

కేబుల్ పరీక్ష:

1. కండక్టర్ DC రెసిస్టెన్స్ టెస్ట్: 20ºC కండక్టర్ DC రెసిస్టెన్స్ GB/T 3956-2008, IEC 60228కి అనుగుణంగా ఉండాలి.

2. AC వోల్టేజ్ పరీక్ష: 3.5kV/5min, బ్రేక్‌డౌన్ లేదు.

నమూనా పరీక్ష:

1. కండక్టర్ నిర్మాణ తనిఖీ: ఇది GB/T 3956-2008, IEC 60228 యొక్క సాంకేతిక అవసరాలకు అనుగుణంగా ఉండాలి.

2. ఇన్సులేషన్ పరిమాణం, లైనింగ్, స్టీల్ టేప్ కవచం మరియు షీత్ నిర్మాణం GB/T 12706.1-2020, IEC 60502.1 అవసరాలకు అనుగుణంగా ఉండాలి.

థర్మల్ పొడుగు పరీక్ష:

నమూనా మరియు పరీక్షా విధానాలు GB/T 2951.21-2008, IEC 60811-2-1, అధ్యాయం 9 యొక్క నిబంధనలకు అనుగుణంగా ఉండాలి మరియు ఫలితాలు GB/T 12706.1-2020, IEC 60502 నిబంధనలకు అనుగుణంగా ఉండాలి.

రకం పరీక్ష:

ఇన్సులేషన్ మరియు షీత్ యొక్క యాంత్రిక మరియు భౌతిక పనితీరు పరీక్ష GB/T 12706.1-2020 మరియు IEC 60502.1 అవసరాలకు అనుగుణంగా ఉండాలి.

ఎలక్ట్రికల్ పనితీరు GB/T 12706.1-2020, IEC 60502.1కి అనుగుణంగా ఉండాలి

సింగిల్ కేబుల్ బర్నింగ్ టెస్ట్ GB/T 19666-2019, IEC 60332కి అనుగుణంగా ఉండాలి.

కేబుల్ యొక్క బండిల్ ఫ్లేమ్ రిటార్డెంట్ టెస్ట్ GB/T 19666-2019, IEC 60332 అవసరాలను తీరుస్తుంది.

కేబుల్స్ యొక్క అగ్ని నిరోధక పరీక్ష GB/T 19666-2019 మరియు IEC 60331 అవసరాలకు అనుగుణంగా ఉండాలి.

ఆంపియర్లలో (A) కరెంట్-వాహక సామర్థ్యం

ప్యాకేజింగ్ & డెలివరీ

ప్యాకేజింగ్ వివరాలు:

మీరు కొనుగోలు చేసే పరిమాణం మరియు అవసరాల ద్వారా ఇది నిర్ణయించబడుతుంది. చర్చలు జరపవచ్చు.

పోర్ట్: టియాంజిన్ పోర్ట్

డెలివరీ: సముద్రం ద్వారా, విమానం ద్వారా, ఎక్స్‌ప్రెస్ ద్వారా.
