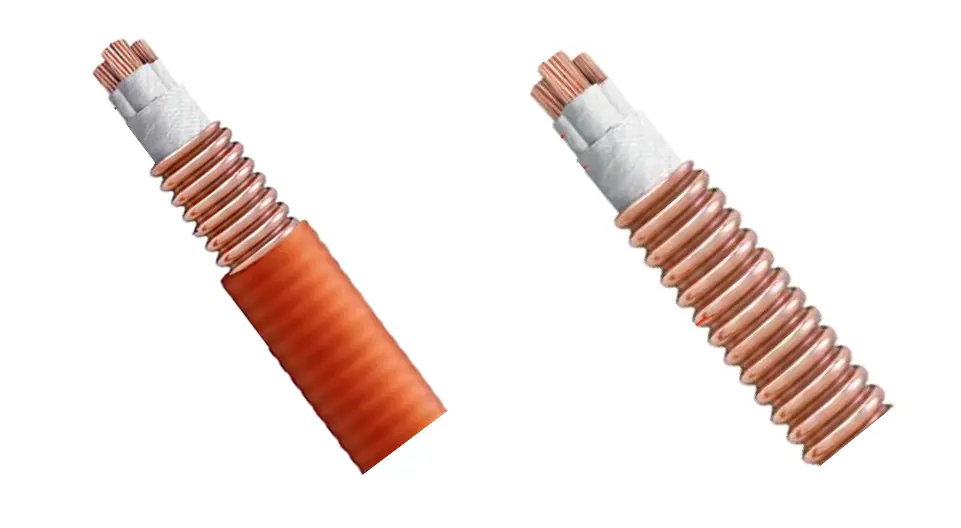

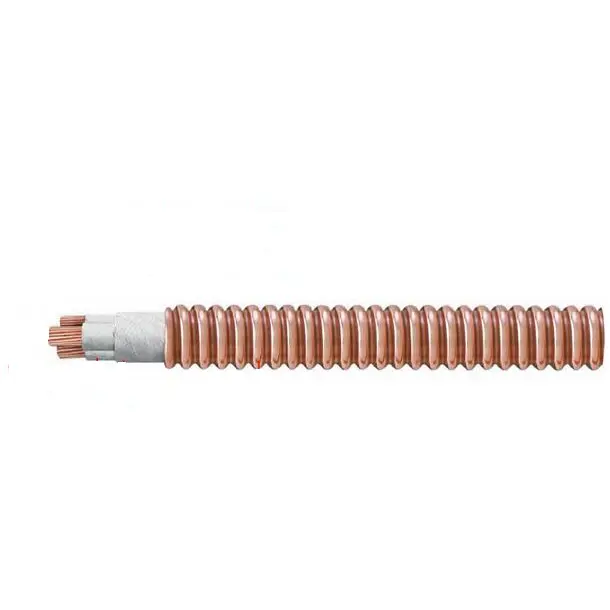

Tianjin Beidaని మీ తయారీదారు మరియు సరఫరాదారుగా ఎంచుకోండి, విశ్వసనీయ RTTZ ఫైర్-రిటార్డెంట్ ముడతలుగల కాపర్ కేబుల్ సొల్యూషన్ను ఎంచుకోండి. మేము ఫ్యాక్టరీ ప్రత్యక్ష ధరలను అందించగలము.
|
కేబుల్ మోడల్ |
వర్తించే దృశ్యాలు |
అప్లికేషన్ దృశ్యాలు |
|
RTTZ |
0.6/1kV మరియు అంతకంటే తక్కువ రేట్ చేయబడిన వోల్టేజ్, అధిక అగ్ని రక్షణ అవసరాలు ఉన్న ప్రదేశాలలో విద్యుత్ ప్రసారం మరియు పంపిణీకి అనుకూలం, ముఖ్యంగా అగ్నిమాపక మరియు అత్యవసర విద్యుత్ సరఫరా లైన్లకు |
ఎత్తైన భవనాలు, ఆసుపత్రులు, సబ్వేలు, సొరంగాలు, డేటా సెంటర్లు, షాపింగ్ మాల్స్, ఎగ్జిబిషన్ హాళ్లు, గ్యారేజీలు, వినోద వేదికలు, రసాయన పరిశ్రమలు, మెటలర్జీ మరియు ఇతర అధిక-ఉష్ణోగ్రత/లేపే మరియు పేలుడు ప్రదేశాలు |
|
WD-RTTYZ |
RTTZ మాదిరిగానే, సిబ్బంది-ఇంటెన్సివ్ క్లోజ్డ్ స్పేస్ల కోసం తక్కువ-పొగ, హాలోజన్-రహిత మరియు మంట-నిరోధక అవసరాలను తీర్చడం కూడా అవసరం. |
సబ్వేలు, అణు విద్యుత్ ప్లాంట్లు, పాఠశాలలు, ఆసుపత్రులు, ఆహార కర్మాగారాలు, ఎత్తైన నివాస భవనాలు మరియు పెద్ద కాంప్లెక్స్లు వంటి పొగ విషపూరితం మరియు కాంతి ప్రసారం కోసం కఠినమైన అవసరాలు ఉన్న ప్రాంతాలు |

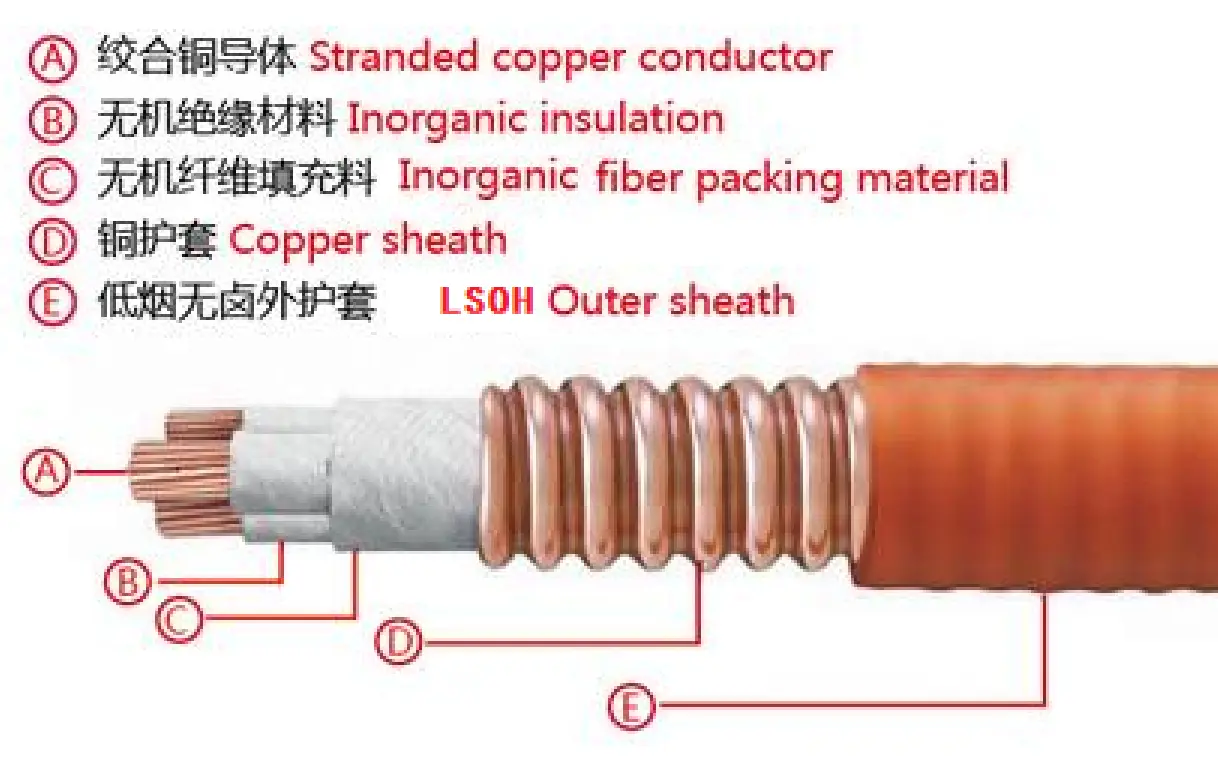

కేబుల్ నిర్మాణం మరియు సాంకేతిక అవసరాలు
కండక్టర్: మొదటి లేదా రెండవ రకం ఎనియల్డ్ కాపర్ కండక్టర్ను స్వీకరించండి.
మినరల్ ఇన్సులేషన్ లేయర్: ఇది ఫైర్-రెసిస్టెంట్ మైకా టేప్ లేదా ఇతర మినరల్ ఇన్సులేషన్ టేపులను సారూప్య విధులతో చుట్టడం ద్వారా తయారు చేయబడుతుంది.
కేబుల్ అసెంబ్లీ మరియు రక్షిత పొర: కేబుల్ కోర్లు జ్వాల నిరోధక మరియు ఫైర్ప్రూఫ్ లక్షణాలను కలిగి ఉన్న పదార్థాలతో గట్టిగా నింపబడి ఉంటాయి మరియు రక్షిత పొర తగిన జ్వాల నిరోధక మరియు అగ్ని-నిరోధక టేప్తో చుట్టబడి ఉంటుంది.
రాగి లోహపు తొడుగు: ఇది రాగి స్ట్రిప్ ఆర్గాన్ ఆర్క్ వెల్డింగ్ టెక్నాలజీని ఉపయోగించి మరియు ముడతలు పెట్టి ఉత్పత్తి చేయబడుతుంది.
షీత్ లేయర్: ఇది హాలోజన్ లేని, తక్కువ-పొగ, జ్వాల-నిరోధక పాలియోలిఫిన్ షీటింగ్ మెటీరియల్తో తయారు చేయబడింది. సాధారణంగా, ఇది నారింజ లేదా టాన్జేరిన్, కానీ అవసరాలకు అనుగుణంగా నలుపును ఎంచుకోవచ్చు.
RTTZ ఫైర్-రిటార్డెంట్ ముడతలు పెట్టిన కాపర్ కేబుల్ రేట్ వోల్టేజ్ 0.6/1kV. పరీక్ష వోల్టేజ్ 3.5kV వద్ద సెట్ చేయబడింది మరియు ఈ కాలంలో ఎటువంటి బ్రేక్డౌన్ జరగకుండా వోల్టేజ్ 5 నిమిషాల పాటు నిరంతరం వర్తించబడుతుంది. కేబుల్ కండక్టర్ గరిష్టంగా అనుమతించదగిన దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత 90℃.
కేబుల్స్ వేసేటప్పుడు, పరిసర ఉష్ణోగ్రత 0℃ కంటే తక్కువగా ఉండకూడదు. కనిష్ట బెండింగ్ వ్యాసార్థం కేబుల్ యొక్క బయటి వ్యాసం కంటే 12 రెట్లు ఉంటుంది. మినరల్ ఇన్సులేషన్ లేయర్ అగ్ని-నిరోధక మైకా టేప్ యొక్క బహుళ పొరలను ఉపయోగించి జాగ్రత్తగా రూపొందించబడింది.
20ºC వద్ద, GB/T 3956 మరియు IEC 60228లో టైప్ 1 లేదా టైప్ 2 ఎనియల్డ్ కాపర్ కండక్టర్ల కోసం కండక్టర్ రెసిస్టెన్స్ ఖచ్చితంగా పేర్కొన్న ప్రమాణాలకు అనుగుణంగా ఉండాలి. పరిసర ఉష్ణోగ్రత వద్ద, కేబుల్ యొక్క ఇన్సులేషన్ రెసిస్టెన్స్ 100 MΩ·km కంటే తక్కువ ఉండకూడదు.
ఫైర్ రెసిస్టెన్స్ టెస్టింగ్ పరంగా, ఇది GB/T 34926 యొక్క ప్రామాణిక అవసరాలను పూర్తిగా తీరుస్తుంది. నిర్దిష్ట పరీక్షా పద్ధతి క్రింది విధంగా ఉంటుంది:
ముందుగా, BS 6387 ప్రమాణానికి అనుగుణంగా C, W, Z పరీక్షలను నిర్వహించండి;
రెండవది, పరీక్ష BS 8491 నిబంధనలకు అనుగుణంగా నిర్వహించబడుతుంది;
మూడవదిగా, GB/T 19216.21 ప్రకారం అగ్ని నిరోధక పరీక్షను నిర్వహించండి, ఉష్ణోగ్రత 950~1000℃ వద్ద నియంత్రించబడుతుంది, 180 నిమిషాల ఫైర్ ఎక్స్పోజర్ వ్యవధి మరియు 15 నిమిషాల శీతలీకరణ వ్యవధి. ఈ కాలంలో, కేబుల్ షార్ట్ సర్క్యూట్లు లేదా ఓపెన్ సర్క్యూట్లను ప్రదర్శించకూడదు.
ఉత్పత్తి కోడ్
మైకా టేప్ మినరల్ ఇన్సులేటెడ్ ముడతలుగల రాగి షీటెడ్ కేబుల్........ఆర్
పాలీయోలిఫిన్ బయటి తొడుగు……………….వై
రాగి కండక్టర్ ................................. టి
హాలోజన్ లేని మరియు తక్కువ పొగ ………………… WD (ఐచ్ఛికం)
రాగి తొడుగు ................................. టి
ఫ్లేమ్ రిటార్డెంట్ గ్రేడ్లు A/B/C... ZA/B/C
మైకా టేప్ ............................................................................................Z
రేట్ చేయబడిన వోల్టేజ్ ………………………0.6/1
|
కోర్ కౌంట్ |
1 |
2 |
3 |
4 |
5 |
3+1, 3+2 |
4+1 |
|
క్రాస్-సెక్షన్ mm2 |
25-630 |
1.5～300 |
1.5～240 |
1.5～185 |
1.5～150 |
4～185 |
4～150 |
వేసే పద్ధతి: ఇది టన్నెల్స్, కేబుల్ ట్రెంచ్లు, ట్రేలు, ట్రఫ్లు మరియు షాఫ్ట్లలో వేయవచ్చు, ఇది బహిర్గతమైన మరియు దాచిన వేయడానికి మద్దతు ఇస్తుంది. సింగిల్-కోర్ కేబుల్స్ కోసం, ఎడ్డీ కరెంట్ నష్టాన్ని నివారించడానికి స్థిరీకరణ కోసం అయస్కాంత వాహక పదార్థాలను (ఇనుప తీగ వంటివి) ఉపయోగించడం నిషేధించబడింది.
బెండింగ్ మరియు స్పాన్: తయారీదారు స్పెసిఫికేషన్ల ప్రకారం బెండింగ్ వ్యాసార్థాన్ని నియంత్రించండి. క్షితిజ సమాంతర హ్యాంగర్ స్పాన్ కోసం సూచన: బయటి వ్యాసాల కోసం ≤20mm, span 400mm; వాటికి> 20mm, span 800mm. నిలువు మద్దతు span కోసం: బయటి వ్యాసాల కోసం ≤20mm, span 1500mm; వాటికి> 20mm, span 1000mm.
అన్వైండింగ్ మరియు ఫిక్సేషన్: ట్విస్టింగ్ను నివారించడానికి కేబుల్ రీల్పై గుర్తించబడిన దిశ ప్రకారం కేబుల్ను నిలిపివేయండి; కేబుల్ ట్రేలో ఫిక్సేషన్ స్పాన్ కోసం పైన పేర్కొన్న అవసరాలను చూడండి.
టెర్మినల్ ఫ్యాబ్రికేషన్: ఎండ్ కండక్టర్ నుండి సుమారు 300 మిమీ ఇన్సులేషన్ను తీసివేసి, వైర్ ముక్కును క్రింప్ చేయండి మరియు రాగి తొడుగు మరియు కండక్టర్ మధ్య అలాగే కండక్టర్ల మధ్య ఇన్సులేషన్ నిరోధకతను పరీక్షించడానికి మెగాహోమ్మీటర్ను ఉపయోగించండి. ఇన్సులేషన్ నిరోధకత సంతృప్తికరంగా ఉందని నిర్ధారించుకున్న తర్వాత, సీలింగ్ కోసం వేడి-కుదించే స్లీవ్ను వర్తించండి.
ఇంటర్మీడియట్ కనెక్టర్లు: కేబుల్ బాడీకి అనుగుణంగా ఫైర్ రెసిస్టెన్స్ రేటింగ్తో పూర్తయిన కనెక్టర్లను ఉపయోగించడం మంచిది. ఆన్-సైట్ సంస్థాపన సమయంలో, తప్పు పాయింట్లను తగ్గించడానికి సీలింగ్ మరియు ఇన్సులేషన్ను నిర్ధారించడం అవసరం.
ఉష్ణోగ్రత నియంత్రణ: సాధారణ ఆపరేషన్ సమయంలో, కండక్టర్ ఉష్ణోగ్రత 90℃ మించకూడదు. కండక్టర్ తాకబడనప్పుడు మరియు మండే పదార్థాలతో సంబంధంలోకి రానప్పుడు, కోశం ఉష్ణోగ్రతను 105℃కి పెంచవచ్చు.
ఇన్సులేషన్ పరీక్ష: తేమ లేదా నష్టాన్ని నిర్ధారించడానికి ఇన్సులేషన్ నిరోధకతను పరీక్షించడానికి మెగ్గర్ను క్రమం తప్పకుండా ఉపయోగించండి; భద్రతను నిర్ధారించడానికి రాగి తొడుగును విశ్వసనీయంగా గ్రౌన్దేడ్ చేయాలి.
నష్టం నివారణ మరియు రక్షణ: పదునైన వస్తువులతో తొడుగును గోకడం మానుకోండి మరియు యాంత్రిక నష్టాన్ని నివారించడానికి గోడలు/నేల స్లాబ్ల గుండా వెళుతున్నప్పుడు రక్షణ స్లీవ్లను జోడించండి.
ప్యాకేజింగ్ వివరాలు:
మీరు కొనుగోలు చేసే పరిమాణం మరియు అవసరాల ద్వారా ఇది నిర్ణయించబడుతుంది. చర్చలు జరపవచ్చు.
పోర్ట్: టియాంజిన్ పోర్ట్
డెలివరీ: సముద్రం ద్వారా, విమానం ద్వారా, ఎక్స్ప్రెస్ ద్వారా.
