BS 6346 పవర్ కేబుల్

Tianjin Beida చైనా BS 6346 పవర్ కేబుల్ తయారీదారు మరియు సరఫరాదారు. ఈ రకమైన కేబుల్ తక్కువ వోల్టేజీ వ్యవస్థలలో విద్యుత్ సరఫరా మరియు నియంత్రణ లైన్ల కోసం ఉపయోగించవచ్చు. కేబుల్ PVC ద్వారా ఇన్సులేట్ చేయబడింది మరియు షీత్ చేయబడింది మరియు స్టీల్ వైర్ కవచంతో రక్షించబడింది. కేబుల్ ఒత్తిడి మరియు ఒత్తిడిని తట్టుకోగలదు. దీనిని భవనాల లోపల అమర్చవచ్చు లేదా నేరుగా భూగర్భంలో పాతిపెట్టవచ్చు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఒక ప్రొఫెషనల్ తయారీదారుగా, బీడా యొక్క BS 6346 పవర్ కేబుల్ అధునాతన PVC ఇన్సులేషన్ మరియు షీత్ మెటీరియల్స్‌ని స్వీకరిస్తుంది, స్టీల్ వైర్ ఆర్మర్ డిజైన్‌తో, ఇది కేబుల్ యొక్క దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడానికి బాహ్య ఉద్రిక్తత మరియు ఒత్తిడిని సమర్థవంతంగా నిరోధించగలదు. BS 6346 పవర్ కేబుల్స్ భవనాల లోపల ఇన్‌స్టాల్ చేయబడినా లేదా నేరుగా భూగర్భంలో పాతిపెట్టినా, అధిక స్థాయి భద్రత మరియు స్థిరత్వాన్ని అందిస్తాయి. దీని రాగి కండక్టర్, PVC కుషన్ మరియు స్టీల్ వైర్ కవచం డిజైన్ సంక్లిష్ట వాతావరణంలో భౌతిక ఒత్తిడిని తట్టుకునేలా కేబుల్‌ను ఎనేబుల్ చేస్తుంది, పవర్ సిస్టమ్స్ యొక్క సాధారణ ఆపరేషన్‌ను నిర్ధారిస్తుంది మరియు సాంప్రదాయ పవర్ కేబుల్స్ కఠినమైన వాతావరణంలో సులభంగా దెబ్బతినే సమస్యను పరిష్కరిస్తుంది.

ఉత్పత్తి నిర్మాణం

Bs 6346 Power Cable

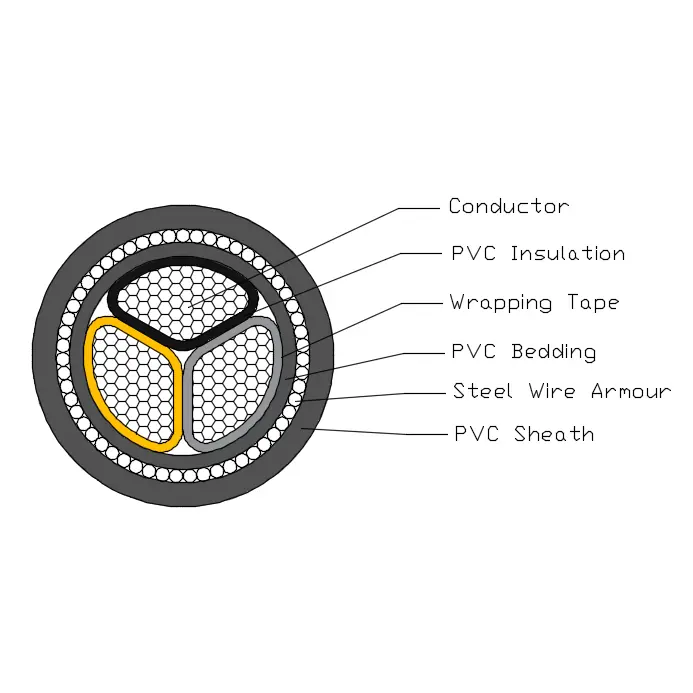

BS 6346 పవర్ కేబుల్ T1R కాపర్ కండక్టర్, PVC ఇన్సులేషన్, PVC బెడ్డింగ్, స్టీల్-వీర్స్ కవచం మరియు PVC షీత్‌తో కూడి ఉంటుంది.

కండక్టర్: సాలిడ్ కాపర్ లేదా అల్యూమినియం కండక్టర్, వృత్తాకార లేదా ఆకారంలో, క్లాస్ 2 నుండి BS EN 60228 వరకు.

ఇన్సులేషన్: BS 7655-1.3 ప్రకారం PVC రకం GP8

కోర్ రంగు: 1 కోర్: బోర్న్ లేదా బ్లూ

2 కోర్లు: బోర్న్, బ్లూ

3 కోర్లు: బోర్న్, బ్లాక్, గ్రే

4 కోర్లు: నీలం, బోర్న్, నలుపు, బూడిద

5 కోర్లు:ఆకుపచ్చ/పసుపు, నీలం, బోర్న్, నలుపు, బూడిద

5 coes పైన: నలుపు సంఖ్యతో తెలుపు కోర్లు

పరుపు: కేబుల్ యొక్క ఆపరేటింగ్ ఉష్ణోగ్రతకు అనుగుణంగా ఉండే LSOH పాలీమెరిక్ మెటీరియల్‌ని ఎక్స్‌ట్రూడెడ్ చేయాలి.

స్టీల్-వైర్లు కవచం: సింగిల్ కోర్ కేబుల్: అల్యూమినియం వైర్ కవచం

మల్టీ కోర్ కేబుల్: స్టీల్ వైర్ కవచం

ఔటర్ షీత్: BS 7655లో పేర్కొన్న PVC టైప్ TM1 మెటీరియల్‌తో షీత్ వెలికితీయబడాలి.

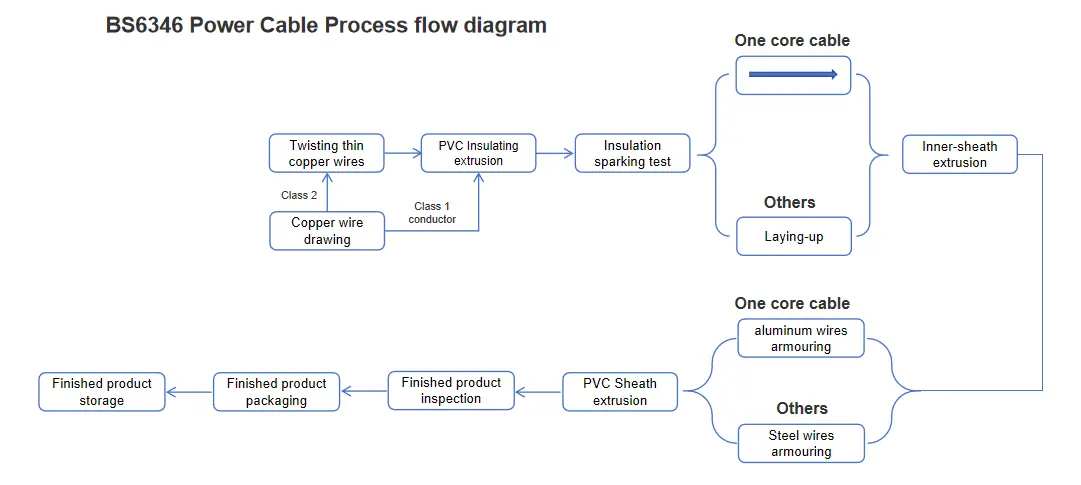

ప్రక్రియ ప్రవాహ రేఖాచిత్రం

Bs 6346 Power Cable

పనితీరు పరామితి

రేట్ వోల్టేజ్: 600/1000kV

పరీక్ష వోల్టేజ్: 5 నిమిషాలకు 3.5kV బ్రేక్‌డౌన్ జరగలేదు

పని ఉష్ణోగ్రత: 0º C నుండి +60 ºC

షార్ట్ సర్క్యూట్ ఉష్ణోగ్రత: +160 ºC

కనిష్ట బెండింగ్ వ్యాసార్థం: 12* OD;

ఫ్లేమ్-రిట్రాడెంట్: BS EN 60332-1-2

ఉత్పత్తి మరియు తనిఖీ పరికరాలు

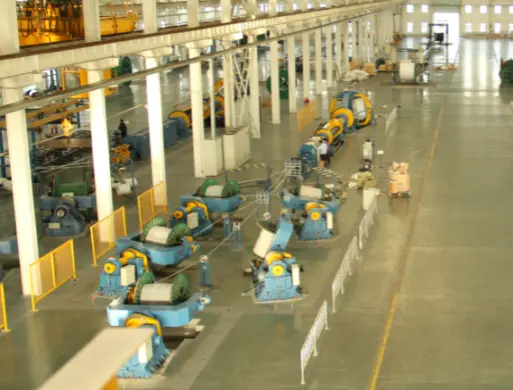

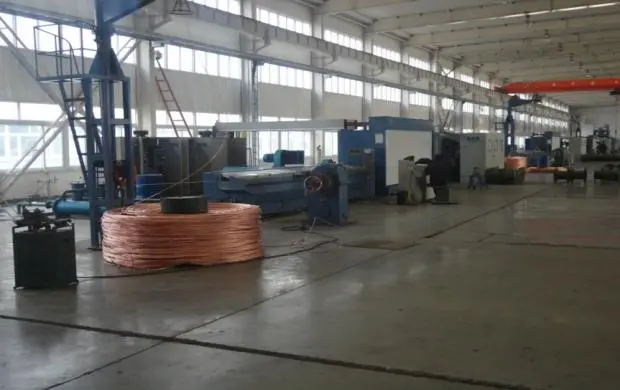

డ్రాయింగ్ మెషిన్

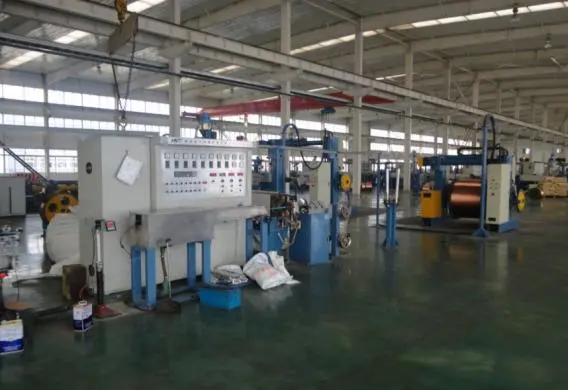

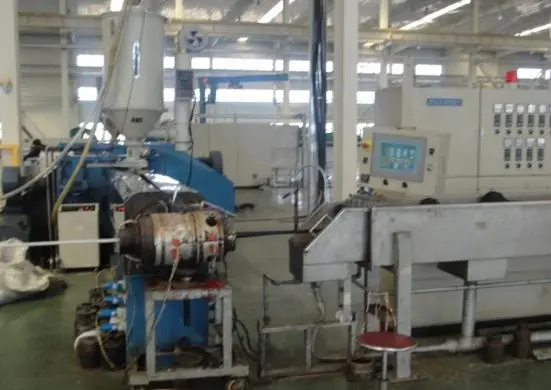

ఇన్సులేషన్ extruder

కేబుల్-మాజీ

తొడుగు extruder

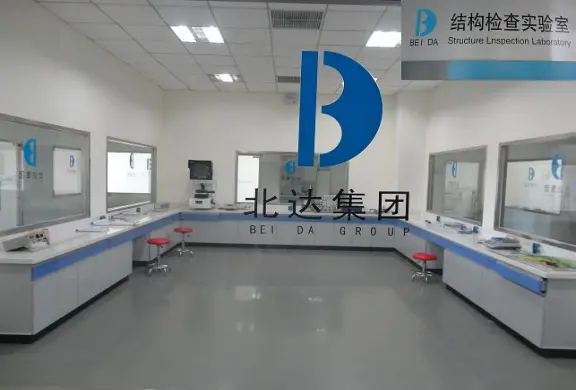

నిర్మాణ మరియు విద్యుత్ పనితీరు ప్రయోగశాల

వేడి వృద్ధాప్య చాంబర్

ఆంపియర్లలో (A) కరెంట్-వాహక సామర్థ్యం

ఆంపియర్‌లలో రేట్ చేయబడిన వోల్టేజ్ 0.6/1kV PVC ఇన్సులేషన్ పవర్ కేబుల్ కరెంట్-వాహక సామర్థ్యం
ఆంపియర్‌లలో రేట్ చేయబడిన వోల్టేజ్ 0.6/1kV PVC ఇన్సులేషన్ పవర్ కేబుల్ కరెంట్-వాహక సామర్థ్యం
టైప్ చేయండి	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
కోర్ సంఖ్య	సింగిల్ కోర్				బహుళ కోర్లు
క్రాస్-సెక్షన్ ప్రాంతం,mm²	గాలిలో		భూమిలో		గాలిలో		భూమిలో
క్రాస్-సెక్షన్ ప్రాంతం,mm²	క్యూ	అల్	క్యూ	అల్	క్యూ	అల్	క్యూ	అల్
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
గమనిక: సింగిల్-కోర్ కేబుల్స్ యొక్క కవచం అయస్కాంతేతర పదార్థాలతో తయారు చేయబడింది.
